ECDIS操作(下)

来源:中国船检  2019-08-28  我要评论

导读:

续CTASF继续介绍熟练操作关键点的后半部分。

 [问题来源]:

续CTASF继续介绍熟练操作关键点的后半部分。

[分析意见]:

11.Is there an ENC Chart 1 reference on the ECDIS system?

电子海图系统是否有《电子海图图1》参考?

a、如有,在哪里?

b、如没有,可以参考哪本出版物?

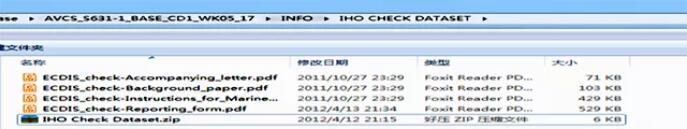

如安装系统没有自带chart 1数据, 您可以参考UKHO Base盘上自带的check set,根据其中的测试进行检测。


显示ECDIS海图符号概览,包括用于表示海图的符号、线条样式和颜色编码,目的在于为船员熟悉自己的ECDIS和查找指定的符号提供帮助。制造商必须编写从显示库中查找符号的程序,包括从INT1中复制的符号。

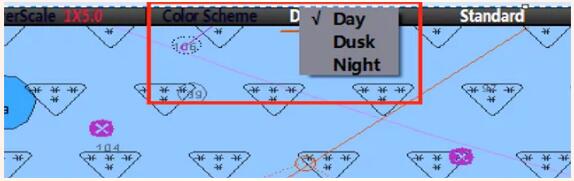

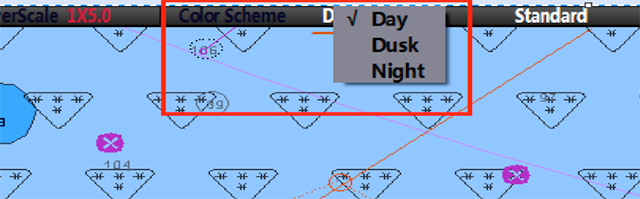

12.Change the display settings with regard to display brightness and contrast?

怎么样在海图上根据显示亮度和对比度更改显示设置?


在(Day/白天  Dusk/晨昏  Night/夜晚)三个基本模式之间,还可以通过显示器来进一步调节亮度和对比度。

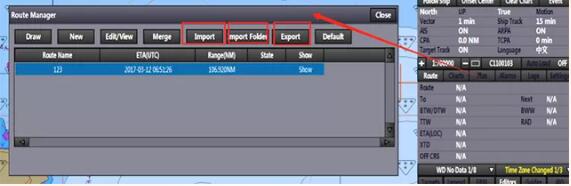

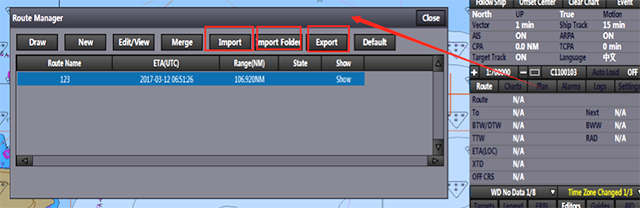

13.Where and how can you import and export passage plans?

如何导入和输出航行计划?


14.Is it possible to deselect GPS sensor and manually go into DR mode?

是否可以取消选择GPS传感器数据而手动进入DR(Dead Reckoning船位推算)模式?

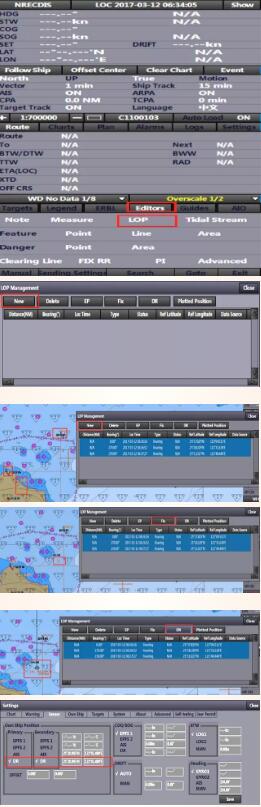

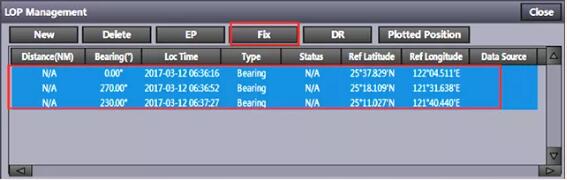

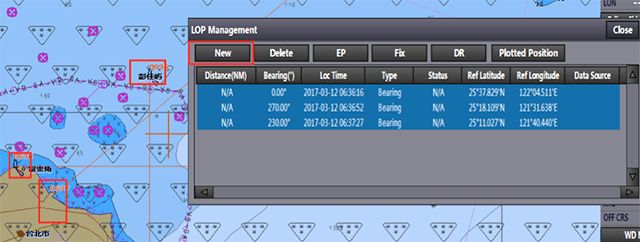

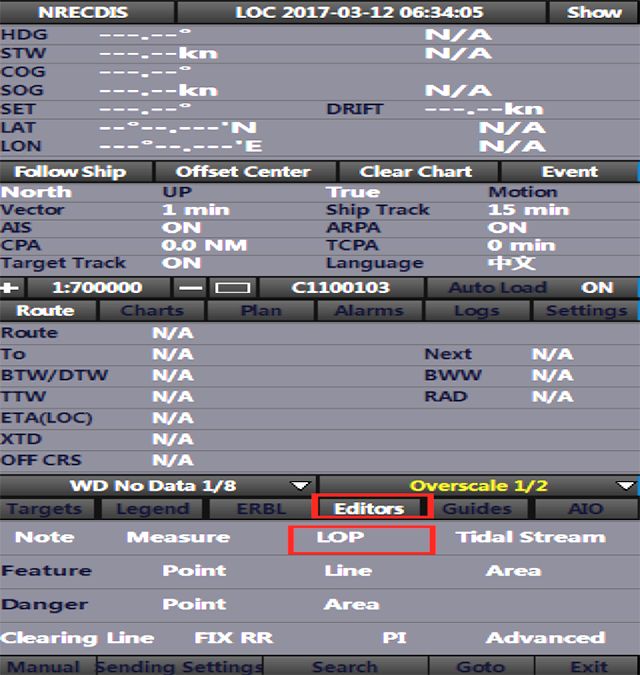

15.When was the last time LOP fix was applied?

上一次使用LOP定位是什么时候?(LOP-line of position-位置线定位)

What Other types of position fixes are applied to the charts/cells?

在海图上用了其他的哪种定位方式?

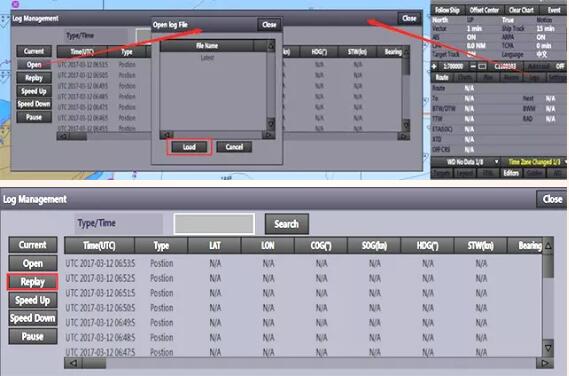

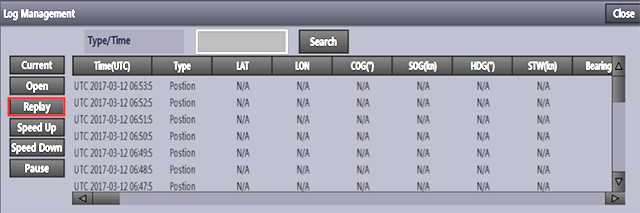

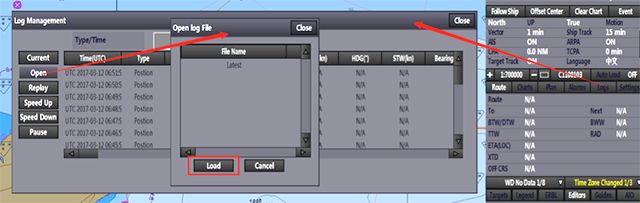

16.Where and how can you view the playback function?

你可以在哪儿及如何查看回放功能?

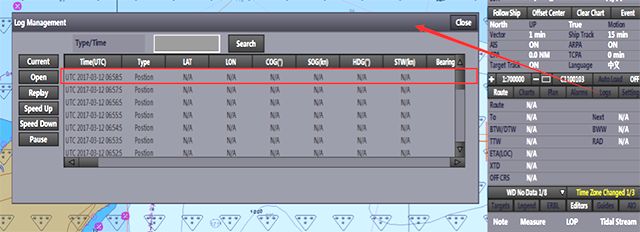

17.Where is the ECDIS system Log Book?

电子海图系统日志簿在哪个菜单?

What was the last major event logged?

上次记录重大事件是什么?

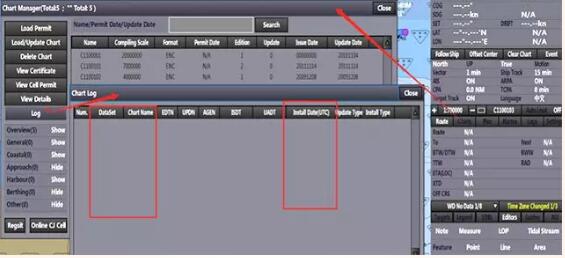

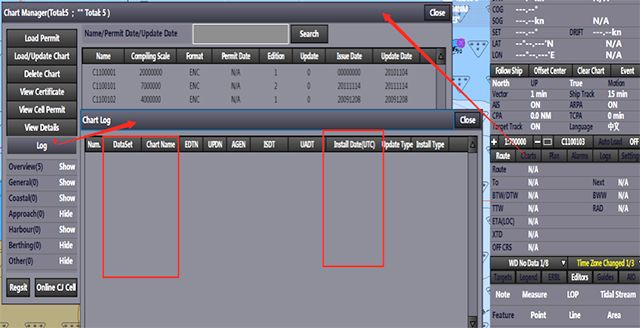

18.When was the last chart update disk installed?

最近一次海图更新光盘安装时间?


目前一般不用光盘更新,而采用NAVBOX进行更新。NAVBOX是NAVTOR AVCS数据的安装/更新媒介,它可以使ECDIS摆脱通讯电脑的介入,可以有效避免病毒的侵入。系统每周六前自动将每条船特定的ENC、AIO更新信息推送至NAVBOX,整个过程结束后系统将自动发邮件给船舶,船方看到邮件后可以按以下方式进行更新:

a、NAVBOX与ECDIS有网线连接的:可直接在ECDIS上安装数据,而不再需要用U盘来安装(但U盘应该是始终插在Navbox上的);

b、NAVBOX与ECDIS没有网线连接的:当收到主题为“***(船名)NAVTOR NavBox–Updates ready on NavBox”的通知邮件时,应等待30分钟,以便Navbox中的数据自动复制到U盘,然后将U盘从NAVBOX上拔出,插到ECDIS上进行安装,安装完毕后U盘务必插回Navbox。

为此:建议修船时布专用网线,把NAVBOX与ECDIS连接起来。

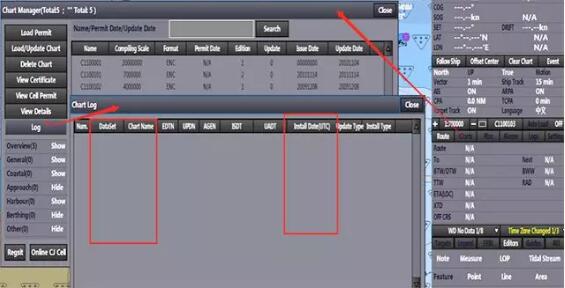

19.When was the last Manual correction applied?

上次手动更改是什么时候?


查看方法同自动更新。

20.When was the last time the IHO Data Presentation and Performance Check, tested on the ECDIS system?

电子海图上次性能测试是什么时候?

ECDIS在首次安装、软件升级、系统升级或设备更改后,应至少进行一次IHO的数据显示和性能检查测试,但这种测试不应在航行当中进行,除非已确认这个操作对航行安全没有影响。

结论和建议

1、本型号的介绍,可能读者船上使用的ECDIS型号不同,但操作方面的机理大同小异,希望读者能举一反三,熟练掌握本船型号的应用才是根本。

2、需要注意到ECDIS涉及的理论基础和应用技能非常广泛,这些知识的介绍仍然不能认为对ECDIS的介绍已经充分和完整。

原创作者:廖才明船长

特别鸣谢:周建伟船长

专家审稿:方玉林(CCS)
