【案例学堂】生活污水处理装置投药泵不能供液的案例及分析

来源:浦东海事阳光安检  2021-10-29  我要评论

导读:

2021年7月21日,浦东海事局两名安检员对某外轮开展PSC检查。检查中共发现7项缺陷,其中一项是生活污水处理装置的投药泵在手动运转时不能正常供药。

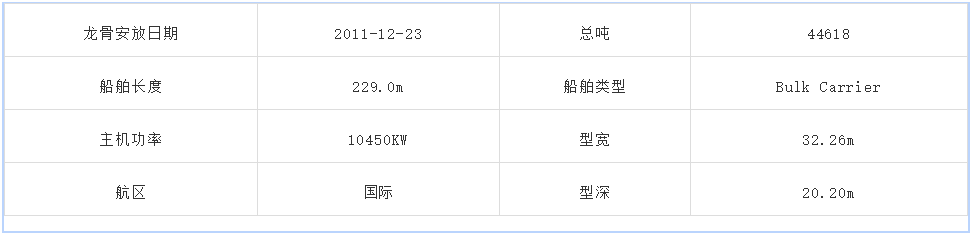

1、船舶情况


2、检查情况

2021年7月21日,浦东海事局两名安检员对某外轮开展PSC检查。检查中共发现7项缺陷,其中一项是生活污水处理装置的投药泵在手动运转时不能正常供药。

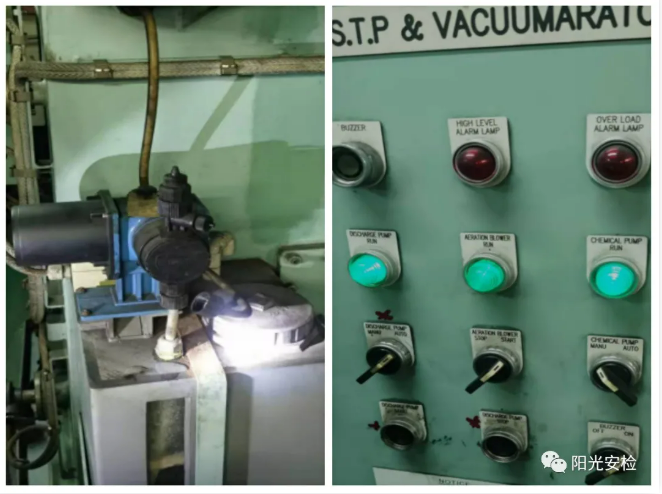

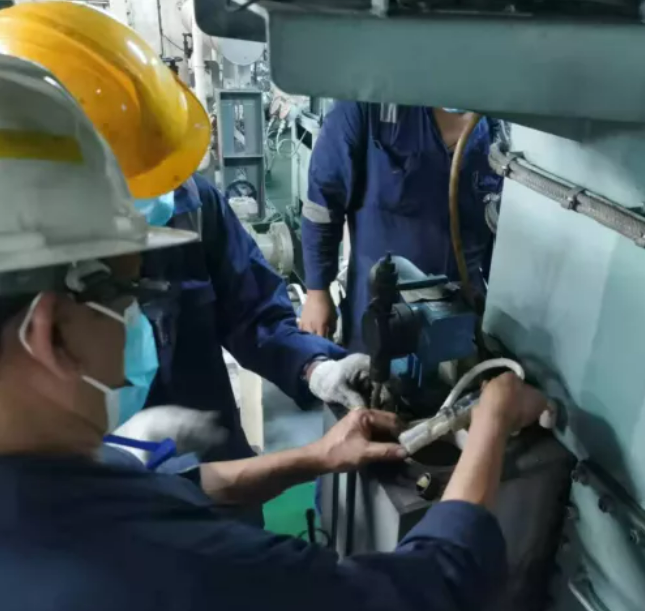

缺陷照片与缺陷描述如下:

14402 The chemical dosage pump of sewage treatment plant was not able to discharge liquid. -----17


3、公约条文及其分析

公约原文:

MARPOL 附则IV第11条 生活污水排放

1 除本附则第3条的规定外,应禁止将生活污水排放入海,但下列情况除外:

1.1 船舶在距最近陆地3 n mile以外,使用主管机关按照本附则第9.1.2条所认可的系统,排放业经粉碎和消毒的生活污水,或在距最近陆地12 n mile以外排放未经粉碎和消毒的生活污水。但在任何情况下,不得将集污舱中储存的生活污水或源自装有活体动物处所的生活污水顷刻排光,而应在航行途中,船舶以不小于4 kn的航速航行时,以中等速率排放;排放率应经主管机关根据本组织制定的标准①予以批准;或

1.2 船舶所设经批准的生活污水处理装置正在运转,该装置已由主管机关验证符合本附则第9.1.1条所述的操作要求,同时

1.2.1 该装置的试验结果已写入该船的《国际防止生活污水污染证书》;和

1.2.2 此外,排出物在其周围的水中不应产生可见的漂浮固体,也不应使水变色。

分析:如果船舶通过生活污水处理装置排放生活污水,应确保该处理装置根据设备厂家说明书的要求正常运转,保证颗粒物和细菌达到排放标准。如果生活污水处理装置投药泵不能将消毒液投放到处理装置内或排放管路中,排放的生活污水势必达不到排放要求。

4、缺陷的处理与纠正

检查结束后,船上安排人员对投药泵进行检修,在取出投药泵吸入管时发现吸入滤网被消毒液桶内沉积物堵塞,所以投药泵无法吸入并泵送消毒液。在清理完吸入滤网,并更新消毒液后,恢复正常。


二、生活污水处理装置检查要点

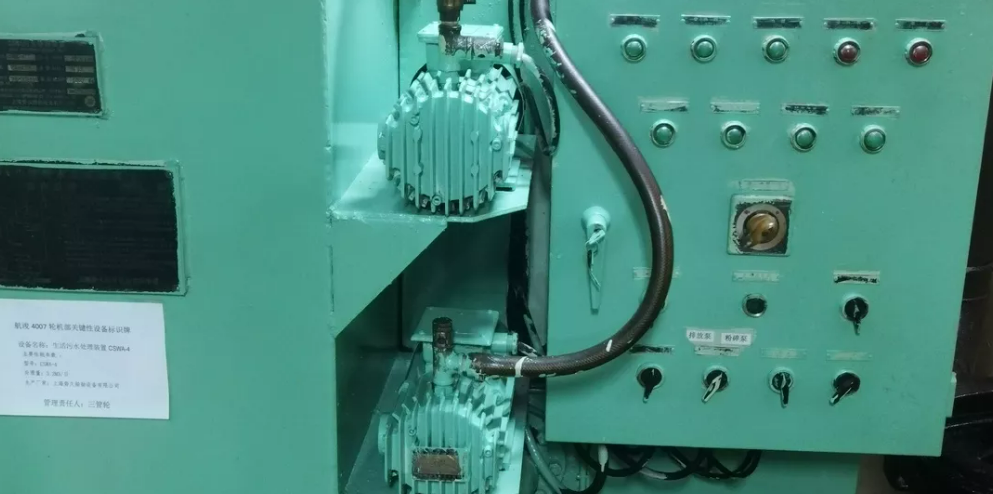

1、检查生活污水处理装置的铭牌与产品证书上标注的是否一致。

2、检查其管系的布置是否与船检机构审查批准的图纸一致。

特别注意:医务室的面盆、洗澡池(包括这些处所的排水管)是否接入生活污水处理装置。

3、检查三通阀是否可以使用,转换是否到位。

4、检查曝气风机是否处于运行的状态。

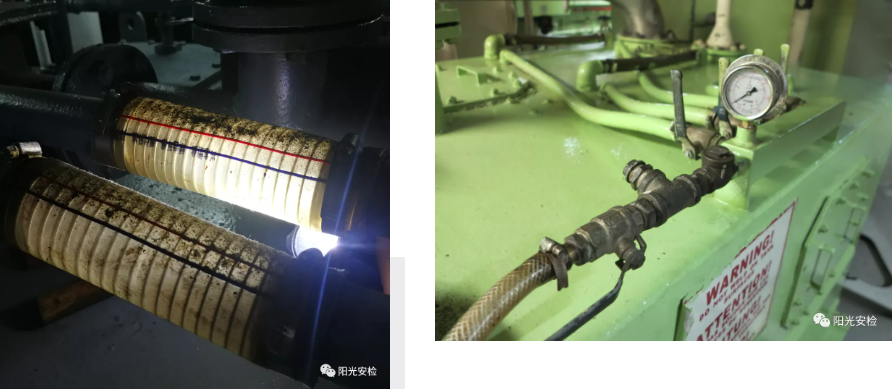

5、检查压力表是否完好,压力是否正常。

6、药品杀毒

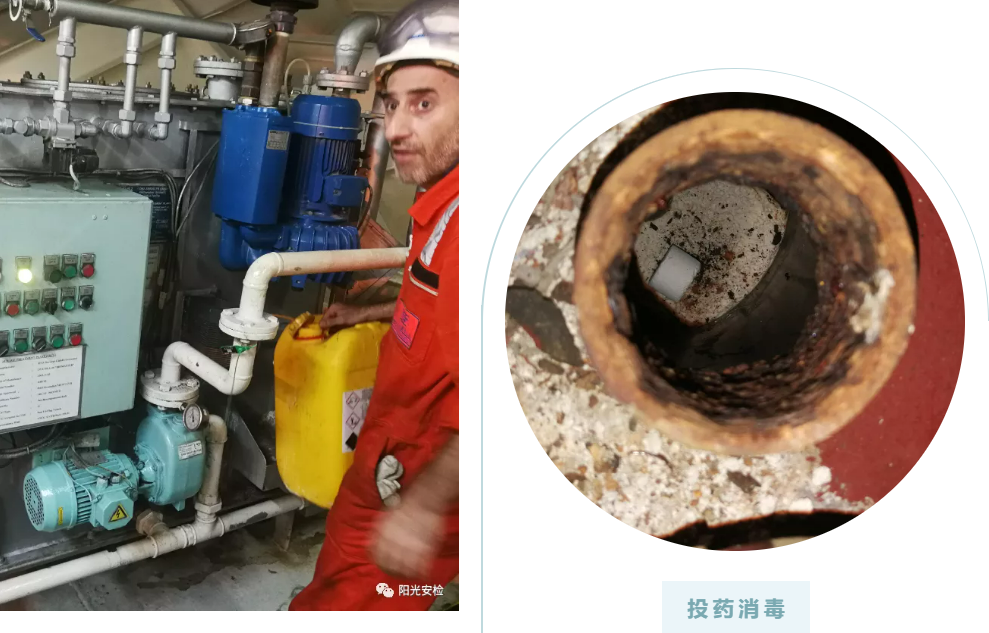

  • 定量投药泵投药:手动启动定量投药泵,检查其是否正常工作,药桶内是否装有符合要求的消毒液。

  • 消毒药片投药:检查投药口是否投有消毒药片,药品与投药口是否相符,是否有备用药片,药品有无过期、失效;检查投药口是否干净清洁,内部是否生锈堵塞,消毒药片能否自动下沉等。

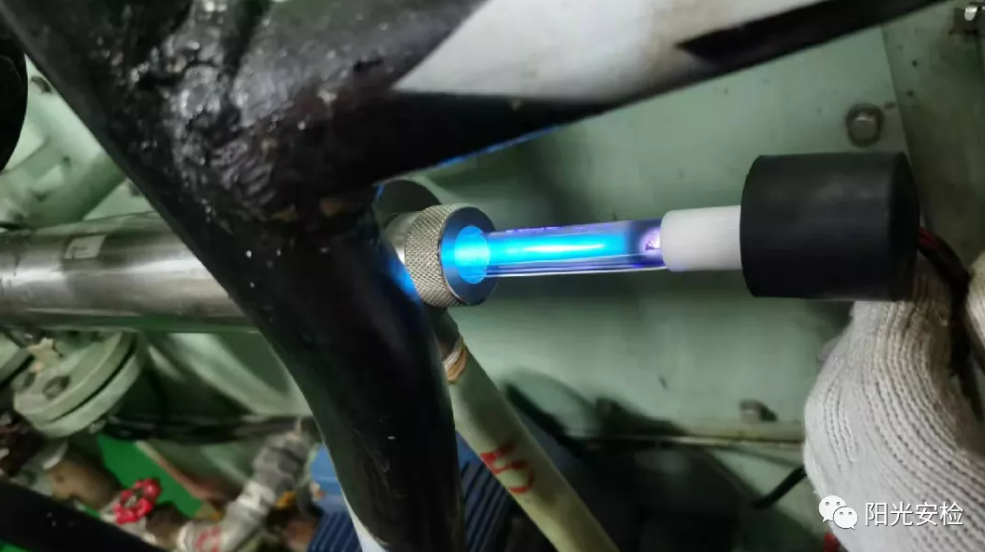

7、紫外线杀毒的检查

  • 检查紫外线灯是否正常,紫外线消毒灯管是否长时间未更换。


  • 测试消毒柜的高低位报警装置是否正常动作,检查排放泵是否处于自动位置。

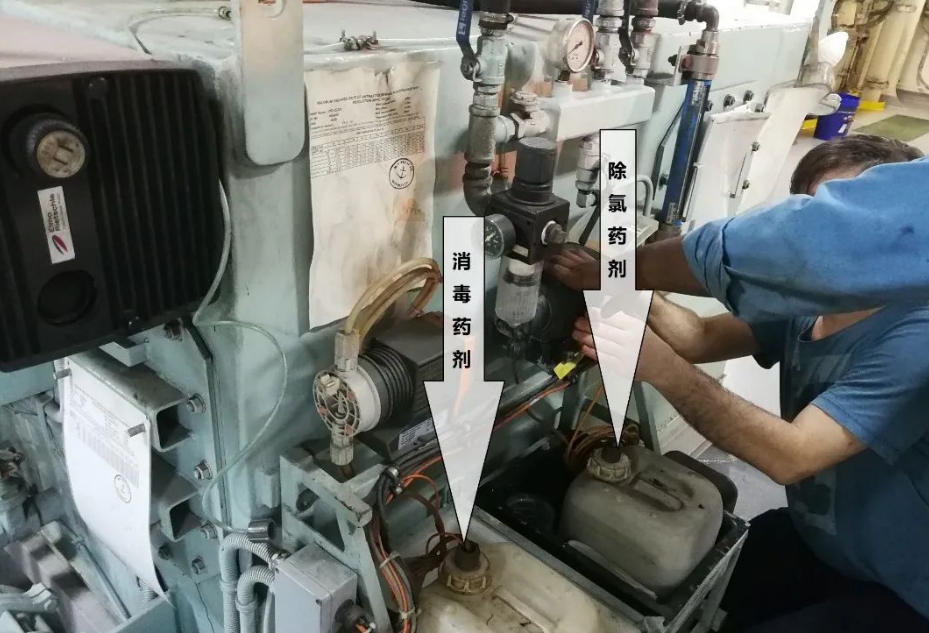

8、余氯清除

MEPC.159(55)决议明确,生活污水处理装置排出水中的余氯不大于0.5mg/L,自2010年1月1日起凡是安装到船舶(国际航行的海船)的船用生活污水处理装置都应满足该要求。这类装置可以使用无氯消毒法(紫外线灯),或者使用硫代硫酸钠清除排放水中的余氯。


9、当生活污水处理装置在运行时,只有消毒池的排出阀处于开启状态,曝气池和沉淀柜的出口阀应处于关闭状态。

10、回流管的检查。沉淀池底部和浮渣盘的回流管是否有可见的液体回流。

三、生活污水处理装置常见缺陷

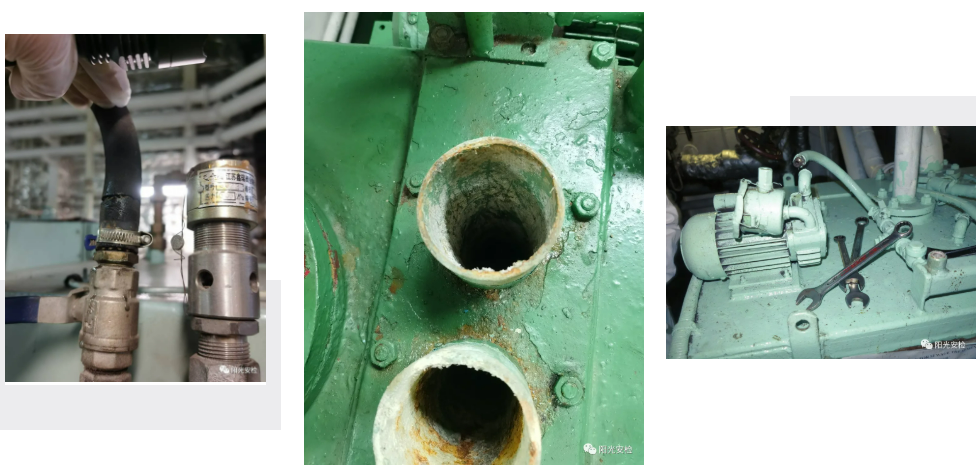

1、生活污水处理装置的管系布置与图纸不一致;

2、外观发现锈蚀严重或有焊补情形,经核实已锈烂穿孔;

3、生活污水处理装置工作异常;

4、高液位报警故障;

5、无消毒药品;消毒药品不足;消毒药品过期;

6、生活污水处理装置的排出泵自动启动和停止功能故障;

7、压力表失效;

8、在港口,未经处理的生活污水直排舷外;

9、生活污水处理装置的投药泵不能正常供药;

10、回流管没有可见的液体回流等。
